Tipos de particiones en un disco duro

Una partición de disco, en mantenimiento, es el nombre genérico que recibe cada división presente en una sola unidad física de almacenamiento de datos. Toda partición tiene su propio sistema de archivos (formato).
Los más conocidos y difundidos son MBR (Master Boot Record) y GPT (GUID Partition Table).

Particiones dentro de un disco duro:

Para tener la posibilidad de múltiples particiones en un sólo disco, se utilizan las particiones extendidas.  No es recomendado usar éstas para instalar sistemas operativos, sino que son más útiles para guardar documentos o ejecutables no indispensables para el sistema.

 Tipos de Particiones:

Partición primaria:
Son las divisiones crudas o primarias del disco, solo puede haber 4 de éstas o 3 primarias y una extendida. Depende de una tabla de particiones. Un disco físico completamente formateado consiste, en realidad, de una partición primaria que ocupa todo el espacio del disco y posee un sistema de archivos. A este tipo de particiones, prácticamente cualquier sistema operativo puede detectarlas y asignarles una unidad, siempre y cuando el sistema operativo reconozca su formato (sistema de archivos).

Partición extendida:
También conocida como partición secundaria es otro tipo de partición que actúa como una partición primaria; sirve para contener múltiples unidades lógicas en su interior. Fue ideada para romper la limitación de 4 particiones primarias en un solo disco físico. Solo puede existir una partición de este tipo por disco, y solo sirve para contener particiones lógicas. Por lo tanto, es el único tipo de partición que no soporta un sistema de archivos directamente.

Partición lógica:
Ocupa una porción de la partición extendida o la totalidad de la misma, la cual se ha formateado con un tipo específico de sistema de archivos (FAT32, NTFS, ext2,...) y se le ha asignado una unidad, así el sistema operativo reconoce las particiones lógicas o su sistema de archivos. Puede haber un máximo de 23 particiones lógicas en una partición extendida. Linux impone un máximo de 15, incluyendo las 4 primarias, en discos SCSI y en discos IDE 8963.

Numero maximo de particiones:

El maximo de logicas es 4 y de extendidas 64, osea el maximo que podes hacer es 68.


 El MBR, sectores de arranque y la tabla de particiones

La información sobre cómo se particiona un disco se almacena en su primer sector. Este primer sector es el registro de arranque maestro (MBR) del disco; éste es el sector que la BIOS lee y arranca cuando se enciende la máquina. El registro de arranque maestro integra un pequeño programa que lee la tabla de particiones, comprueba qué partición está activa y lee el primer sector de esa partición, el sector de arranque de la partición. Este sector de arranque contiene otro pequeño programa que lee la primera parte del sistema operativo almacenado en esa partición y entonces la inicia.


GUID Partition Table:

Es un nuevo formato de particionado integrante de la especificación Unified Extensible Firmware Interface, que usa un identificador único global para los dispositivos. Es diferente del Master Boot Record (el estilo más comúnmente utilizado de partición) en muchos aspectos y tiene muchas ventajas.




Ventajas de GPT:

 - Utiliza GUID (UUID) para identificar los tipos de particiones
 - Sin colisiones.
 - Proporciona un GUID único de disco y un GUID único de partición para cada partición
 - Un buen sistema de archivos independiente referenciando a las particiones y discos.
 - Número arbitrarios de particiones
 - Depende del espacio asignado por la tabla de particiones
 - No hay necesidad de particiones extendidas y lógicas.
 - Por defecto, la tabla GPT contiene espacio para la definición de 128 particiones. Sin embargo, si el usuario desea definir más particiones, se puede asignar más espaci.
 - Utiliza 64-bit LBA para almacenar números del Sector - tamaño máximo del disco manejable es de 2 ZiB.
 - Almacena una copia de seguridad del encabezado y de la tabla de particiones al final del disco que ayuda en la recuperación en el caso de que los primeros están dañados.
 - Checksum CRC32 para detectar errores y daños de la cabecera y en la tabla de particiones.

PinOut

Código de Colores:

Identificación:

El conjunto de cables que forman el PinOut de la fuente de alimentación en aquel que alimenta la placa base del ordendor, haciendo posible el funcionamiento de este.
También se le puede identificar mu facilmente fijándose en que suele ser casi siempre el que mayor número de pines tiene.

Memoria Virtual

La memoria virtual es una técnica de gestión de la memoria que permite que el sistema operativo disponga de mayor cantidad de memoria que esté disponible físicamente. La mayoría de los ordenadores tienen cuatro tipos de memoria: registros en la CPU, la memoria caché (tanto dentro como fuera del CPU), la memoria RAM y el disco duro. En ese orden, van de menor capacidad y mayor velocidad a mayor capacidad y menor velocidad.

Muchas aplicaciones requieren acceso a más información (código y datos) que la que se puede mantener en memoria física. Esto es así sobre todo cuando el sistema operativo permite múltiples procesos ejecutándose simultáneamente.La aplicación misma sea responsable de decidir qué información será guardada en cada sitio (segmentación), y de traerla y llevarla.

La desventaja de esto, es que es muy probable que los intereses sobre la memoria de dos o varios programas generen conflictos entre sí. La alternativa es usar memoria virtual, donde la combinación entre hardware especial y el sistema operativo hace uso de la memoria principal y la secundaria para hacer parecer que el ordenador tiene mucha más memoria principal (RAM) que la que realmente posee.

Este método es invisible a los procesos. La cantidad de memoria máxima que se puede hacer ver que hay tiene que ver con las características del procesador. Por ejemplo, en un sistema de 32 bits, el máximo es 232, lo que da 4096 Megabytes (4 Gigabytes). Todo esto hace el trabajo del programador de aplicaciones mucho más fácil, al poder ignorar completamente la necesidad de mover datos entre los distintos espacios de memoria.

Configurar la memoria virtual en Windows:

 1º Para abrir Sistema, haga clic en el botón Inicio, haga clic con el botón secundario en Equipo y, a continuación, haga clic en Propiedades.

 2º En el panel izquierdo, haga clic en Configuración avanzada del sistema Si se le solicita una contraseña de administrador o una confirmación, escriba la contraseña o proporcione la confirmación.


 3º En la ficha Opciones avanzadas, en Rendimiento, haga clic en Configuración.


 4º Haga clic en la ficha Opciones avanzadas y, a continuación, en Memoria virtual, haga clic en Cambiar.


 5º Desactive la casilla Administrar automáticamente el tamaño del archivo de paginación para todas las unidades.


 6º En Unidad [etiqueta de volumen], haga clic en la unidad que contiene el archivo de paginación que desee cambiar.


 7º Haga clic en Tamaño personalizado, escriba un nuevo tamaño en megabytes en el cuadro Tamaño inicial (MB) o Tamaño máximo (MB), haga clic en Establecer y, a continuación, haga clic en Aceptar.





Valores Optimos:



Valores recomendados para la Memoria Virtual: El algoritmo de 1.5 veces la RAM y 3 veces la RAM fue creado cuando las computadoras venían con 4 o tal vez 8 MEGA (no GIGA) de RAM, y nunca fué cambiado.

XP y W2003 incluyeron la opción de "Memoria Virtual Administrada por el Sistema", pero no lo hacían en forma predeterminada.
En esos momentos las computadoras llegan a varios GIGA de RAM, y el algoritmo comienza a entrar en conflicto con los límites de memoria del Sistema Operativo.

En Vista y W7, en forma predeterminada, la MV es manejada por el Sistema Operativo.

Como se vé, hay dos formas de manejar la MV: a mano, o dejar que la maneje el SO.

Lo más conveniente, sin lugar a dudas, es dejar que la maneje el SO cuando éste tenga la capacidad de hacerlo.

DDR4

Los módulos de memoria DDR4 SDRAM tienen un total de 288 pines DIMM.2 3 La velocidad de datos por pin, va de un mínimo de 1,6 GT/s hasta un objetivo máximo inicial de 3,2 GT/s.

Las memorias DDR4 SDRAM tienen un mayor rendimiento y menor consumo que las memorias DDR predecesoras. Tienen un gran ancho de banda en comparación con sus versiones anteriores.

Ventajas:

Sus principales ventajas en comparación con DDR2 y DDR3 son una tasa más alta de frecuencias de reloj y de transferencias de datos (2133 a 4266 MT/s en comparación con DDR3 de 1600Mhz a 2.133MT/s), la tensión es también menor a sus antecesoras (1,2 a 1,05 para DDR4 y 1,5 a 1,2 para DDR3) DDR4 también apunta un cambio en la topología descartando los enfoques de doble y triple canal, cada controlador de memoria está conectado a un módulo único.


Desventajas:

No es compatible con versiones anteriores por diferencias en los voltajes, interfaz física y otros factores. Tiene una mayor latencia lo que reduce su rendimiento.

Estándares:

Estos son los estándares de memoria DDR4 actualmente en el mercado:

Nombre estándar	Velocidad del reloj	Tiempo entre señales	Velocidad del reloj de E/S	Operaciones por segundo	Nombre del módulo	Tasa de bits
DDR4-2133	266 MHz		1066 MHz	2133 millones	PC4-17000	17 066 MB/s

Tipos de cajas y torres


   En informática, la caja, carcasa, chasis, gabinete o torre de computadora, es la estructura metálica o plástica, cuya función consiste en albergar y proteger los componentes internos como la unidad central de procesamiento (CPU), la memoria de acceso aleatorio (RAM), la placa madre, la fuente de alimentación, la/s placas de expansión y los dispositivos o unidades de almacenamiento: disquetera, unidad de disco rígido, unidad de disco óptico (lectora o grabadora de: CD, DVD, BD).



Tipos de caja, carcasa, chasis, gabinete o torre de computadoras

El tamaño de las carcasas viene dado por el factor de forma de la placa base.

Barebone: torres de pequeño tamaño cuya función principal es la de ocupar menor espacio y crea un diseño más agradable. Los barebones tienen el problema de que la expansión se dificulta, debido a que admite pocos dispositivos adicionales o ninguno. Otro punto en contra es el calentamiento,
debido a su reducido tamaño, aunque la necesidad de refrigeración también depende mucho del tipo de componentes y de sus exigencias energéticas.

Este tipo de cajas tienen muchos puertos USB para compensar la falta de dispositivos.

Minitorre: dispone de una o dos bahías de 5¼" y dos o tres bahías de 3½". Dependiendo de la placa base se pueden colocar varias tarjetas de expansión. No suelen tener problema con los puertos USB, y se venden bastantes modelos de este tipo de torre porque es pequeña y a su vez puede expandirse. Su calentamiento es normal y no tiene el problema de los barebones.

Sobremesa: se diferencian poco de las minitorres, en lugar de estar en posición vertical se colocan en horizontal sobre la mesa o escritorio. Se usaban mucho, pero están cada vez más en desuso. Sobre ella se solía colocar el monitor.

Mediatorre o semitorre: aumenta su tamaño para poder colocar más dispositivos. Normalmente son de cuatro bahías de 5¼" y cuatro de 3½" y un gran número de huecos para poder colocar tarjetas y demás, aunque esto depende siempre de la placa base.

Torre: es el formato más grande. Puede albergar una gran cantidad de dispositivos y es usado cuando el tamaño de las tarjetas y su cantidad así lo exige. Es el caso, por ejemplo, de las conocidas torres duplicadoras, que albergan una gran cantidad de unidades de grabación de CD/DVD/BD al mismo tiempo.

Servidor: suelen ser torres más anchas y de una estética inexistente debido a que están destinadas a lugares con poco tránsito de usuarios, como es un centro de procesamiento de datos. Su diseño está basado en la eficiencia, donde los periféricos no es la mayor prioridad sino el rendimiento y la ventilación. Suelen tener más de una fuente de alimentación de extracción en caliente para que siga funcionando el servidor en el caso de que se estropee una de las dos; normalmente están conectados a un sistema de alimentación ininterrumpida (SAI o UPS) que protege a los equipos de los picos de tensión y consigue que en caso de caída de la red eléctrica, el servidor siga funcionando por un tiempo limitado.

SIstema de alimentaión ininterrumpida

Torre Servidor

Rack: son otro tipo de servidores. Normalmente están dedicados y tienen una potencia superior que cualquier otra computadora. Los servidores rack se atornillan a un mueble que tiene una medida especial: la "U". Una "U" es el ancho de una ranura del mueble. Este tipo de servidores suele colocarse en salas climatizadas debido a las altas temperatura que puede alcanzar.

Integrado a la pantalla: el nombre más comercial es todo-en-uno (All in One). Se trata de una extensión de espacio en la estructura de un monitor CRT ó de una pantalla LCD, en la cual se alojan los diversos dispositivos funcionales del equipo de cómputo: placa base, disco duro, unidad de disco óptica, fuente de alimentación, ventiladores internos, etcétera. Es un diseño que ahorra mucho espacio, que hace uso de tecnología similar a la de computadoras portátiles, por lo que el precio es más elevado y su expansión se limita considerablemente.

Serial Attached SCSI (SAS)

Serial Attached SCSI (SAS) es una interfaz de transferencia de datos en serie, sucesor del Small Computer System Interface (SCSI) paralelo.

Aumenta la velocidad y permite la conexión y desconexión de forma rápida.

La primera versión apareció a finales de 2003: SAS 300, que conseguía un ancho de banda de 3 Gbit/s, lo que aumentaba ligeramente la velocidad de su predecesor, el SCSI Ultra 320 MB/s (2,560 Gbit/s). La siguiente evolución, SAS 600, consigue una velocidad de hasta 6 Gbit/s, mientras que se espera llegar a una velocidad de alrededor de 12 Gbit/s alrededor del año 2015.

Una de las principales características es que aumenta la velocidad de transferencia al aumentar el número de dispositivos conectados, es decir, puede gestionar una tasa de transferencia constante para cada dispositivo conectado, además de terminar con la limitación de 16 dispositivos existente en SCSI, es por ello que se vaticina que la tecnología SAS irá reemplazando a su predecesora SCSI.

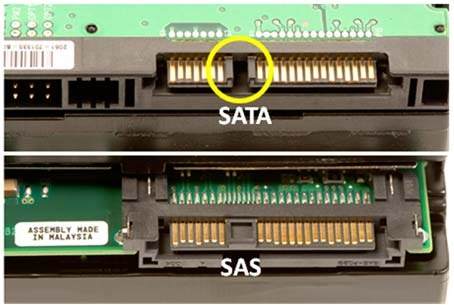

Además, el conector es similar que en la interfaz Serial ATA (SATA) y permite utilizar estos discos duros, para aplicaciones con menos necesidad de velocidad, ahorrando costes. Por lo tanto, los discos SATA pueden ser utilizados por controladoras SAS pero no a la inversa, una controladora SATA no reconoce discos SAS.
